九磨头圆钢修磨机控制系统集光、电、机、液压控制为一体，采用PLC及伺服恒功率控制技术，可满足不同型号钢材产品的修磨需求，解决了传统圆钢修磨机结构复杂、系统精度不高、人工近距离操作存在危险等问题，自动控制代替人工控制大幅降低了系统误差，使产品质量得到提升。

功能与指标

» 控制系统能够同时操控九台圆钢修磨机组协同作业
» 控制系统由PLC 与人机界面组成，设备拓扑简单，可靠性高
» 通过人机界面，操作员能够同时监测电流、速度、位置等运行指标
» 可进行远程控制，实现操作室隔离操作，保证操作人员的安全

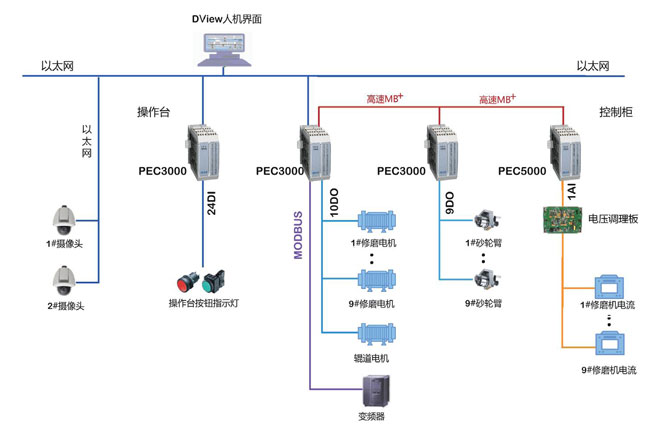

系统组成

» 使用DView 监控管理开发软件组建可视化控制界面
» 由一台PEC3000 控制9 台圆钢修磨机的启停，同时控制辊道电机的运行
» 由一台PEC3000 通过控制电磁阀来操作砂轮臂升降
» 由一台PEC5000 对9 台修磨机的工作电流进行监控
» 通过以太网与远程监控站进行通讯
» 摄像头采用以太网连接，无需硬盘录像机

应用效果

» 以动画的方式生动地演示了九磨头圆钢修磨机的运行过程
» 使用电机监控，摄像头控制窗口可以任意拖放、调整，操作灵活简便
» 大幅度提高了圆钢修磨精度，缩短了单个产品的产出时间
» 实现了远程监控，改善了操作员的工作环境
» 使操作人员数量减少一半，节约了企业劳动力成本
