空气压缩站是由空气压缩机、空气干燥器、配套过滤器、储气罐、连接管道和阀门等设备组成的一套供气系统，其建设在冶金、电力、制药等许多大型工程中非常重要，采用网络化可编程控制系统对使用不同网络协议通信的多种设备进行协同控制，为生产过程的优化、原材料与能源的节约提供了技术支持。

功能与指标

» 对冷却塔、潜水泵、空气开关、空气干燥器、循环泵等设备进行监控
» 能够与温度、压力、流量等传感器协同工作
» 具有实时数据监视、历史数据查询、自动生成报表等功能

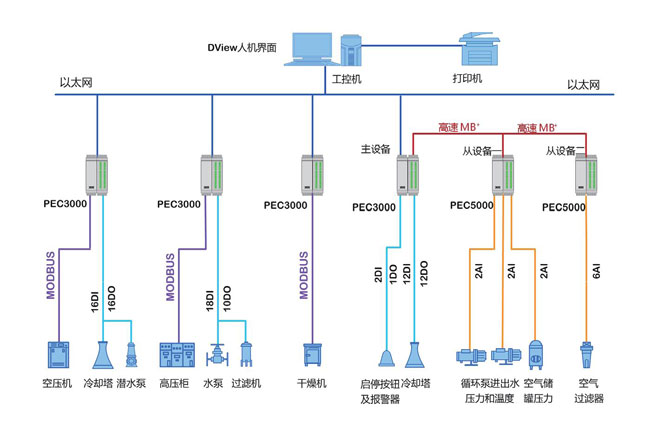

系统组成

» 控制系统由数据采集装置、设备控制装置、客户端、人机界面、打印机等组成
» PEC3000 用于数字信号的控制，PEC5000 用于模拟信号的采集
» 4 台PEC3000 控制空气压缩机、冷却塔、潜水泵、高压柜、水泵、过滤机、干燥机等设备
» 2 台PEC5000 采集循环泵、空气储罐、空气干燥机压力的温度、压力、流量等数据
» 工控计算机接收PEC3000/PEC5000 发送的数据和人机界面请求，并生成列表
» 打印机和人机界面输出运行状态

应用效果

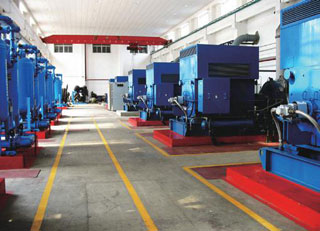

» 系统在某船舶制造企业投入使用，稳定运行5 年

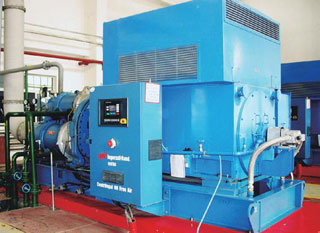

» 实现对阿特拉斯、英格索兰等不同品牌、不同通信协议的空压站设备进行监控
» 为企业每年节约生产用电610 万度
