回流焊、波峰焊控制系统采用以太网分布式控制器，实现多温区高精度温度控制、传送带闭环调速控制、步进电机往复运动定位控制、普通I/O 逻辑控制等，设备操作简单便捷、运行稳定可靠。

功能与指标

» 操作人员可实时修改设备温度、速度、PCB 宽度等相关参数
» 控温精度超过±1℃
» 工件自动检测识别、提示故障报警

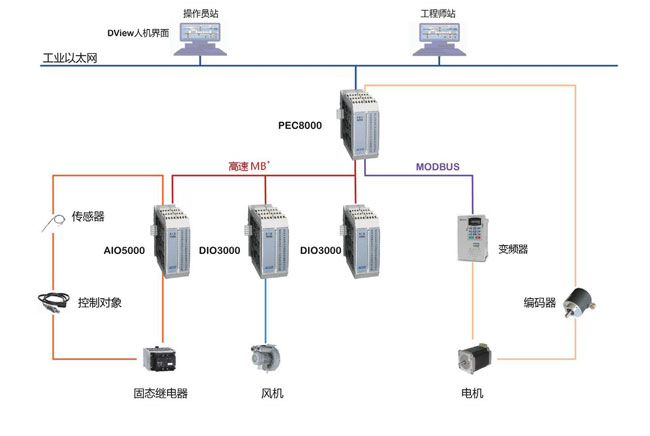

系统组成

» 主设备PEC8000 与扩展设备DIO3000、AIO5000 通过MB + 高速总线连接，实现I/O 毫秒级映射
» PEC8000 通过标准Modbus 总线与变频器通讯，与采集的编码器高速数字量输入信号组成电机闭环反馈系统, 用于运输链速度控制
» DIO3000 使用高速数字量输出进行风机开关、超温报警、照明等I/O 逻辑控制
» AIO5000 使用自整定PID 完成多温区高精度温度控制

应用效果

» 整套系统在回流焊、波峰焊设备上已成功应用十余万套，质量可靠、运行稳定
» 高精度控温能力及稳定的传送速度，提高了设备工作效率和PCB 板焊接质量
» 专有指令设计无需繁琐的PLC 程序即可完成多项复杂控制功能，其中工件检测WPC 指令可自动检测工件掉板、卡板，避免运输过程中的工件损坏，经济运行PS 指令可控制设备自适应启动和停止，降低了能源消耗
